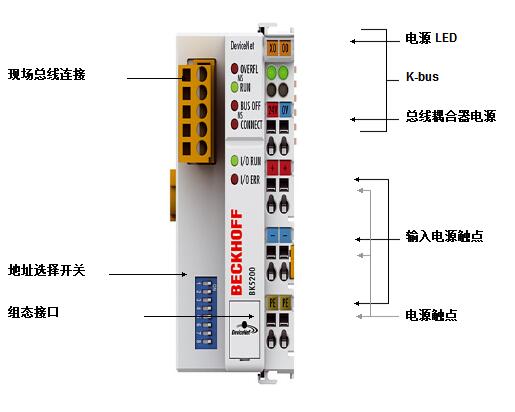

BK5200, BK5210, BK5220 | DeviceNet 總線耦合器

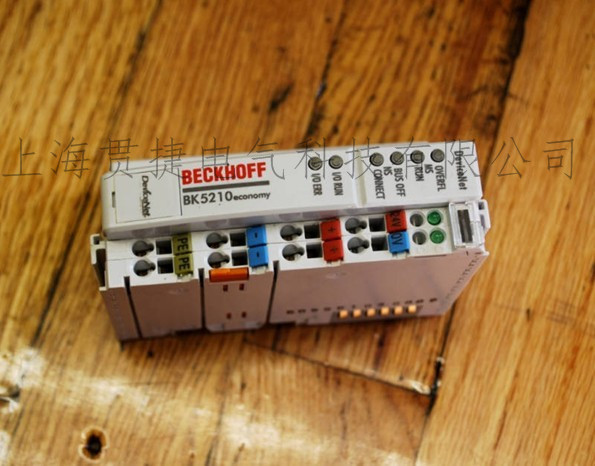

子排可以通過模塊化方式擴展。 個節點由 個總線耦合器、1- 64 個任意數量的端子模塊以及 個末端端子模塊組成。采用 BK5210“經濟型”總線耦合器，可 為經濟地建立 I/O 連接， 多可連接 64 個數字量輸入/輸出端子模塊。

通過 K-bus 擴展技術，用“經濟增強型”總線耦合器 BK5220 多可連接 255 個空間分布式總線端子模塊到總線耦合器中。“經濟增強型”系列支持所有 Beckhoff 系統總線端子模塊，每個從站可處理 1020 個數字量信號和 256 個模擬量輸入和輸出通道。

該總線耦合器的運行基于 CAN 協議。根據 BK52x0 總線耦合器所基于的 DeviceNet 標準，不同的 DeviceNet 設備可在 個網絡上運行。DeviceNet 是基于對通訊對象的 種定義，用于自動化技術領域?qū)Ｓ脗鞲衅?執行器的數據交換。

使用 KS2000 組態軟件，可在 PC 上對總線耦合器和總線端子進行參數化。不使用 KS2000 也可進行調試。

對模擬量 I/O、位置測量等復雜信號的處理

總線耦合器 BK5200 和 BK5220 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有什么區別。控制器過程映像區內的信息以字節陣列的格式顯示。

模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數。總線端子模塊可以用故障安全型方式***存儲這些設置。

Beckhoff 可提供 DeviceNet 組態工具所需要的 EDS 數據文件。
