產品介紹：

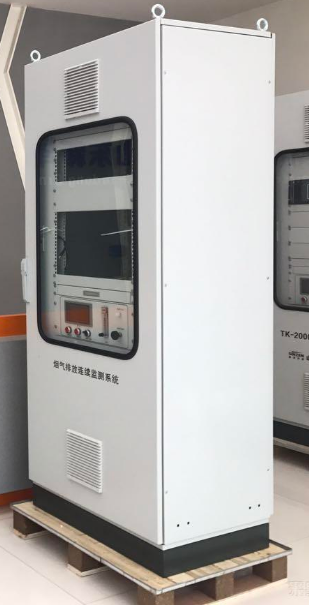

SINZEN新澤TK-6000在線天然氣煤氣熱值分析系統

品牌:Sinzen

型號:TK-6000

***、檢測工藝點及測量組份

TK-6000型煤氣熱值分析系統

檢測點位：煤氣加壓站加壓機后煤氣總管、或燃燒點前煤氣總管

檢測組份：CO、CH4、H2

分析目的：為燃燒控制和工藝要求提供數據指導。

聯鎖控制：本系統自動取樣、自動吹掃、自動排水、自動分析輸出（信號輸出 4-20MA），可通過總控室參與聯鎖控制

分析儀器的選擇：電化學、磁氧、西門子

 傳統煤氣熱值分析采用的是燃燒法，它的基本原理是將煤氣取出經過預處理后送到氣室燃燒，通過溫度的變化來檢測煤氣的熱值。由于工業煤氣***般都比較臟，含有焦油、粉塵、水汽、苯、萘等物質，在實際使用過程中常常會出現取樣管線及燃燒氣室的堵塞，影響設備的正常運行。同時因煤氣溫度、壓力、流量的變化會影響到分析值的準確性。

SINZEN新澤TK-6000在線天然氣煤氣熱值分析系統

三、系統主要技術參數

（1）測量范圍：（組份可選）（量程可選）；

（2）最大允許誤差：±0.1%F.S；

（3）分辨率：0.01%；

（4）穩定性：零點漂移±1%FS/7d； 量程漂移±1%FS/7d；

（5）重復性：0.1%；

（6）預熱時間：10min；

（7）樣氣流量：（0.3～0.5）L/ min；

（8）樣氣接口尺寸：G1/2；

（9）電器接口尺寸：1/2NPT；

（10）工作電源：AC220V±10%，50HZ；

（11）工作環境：溫度 －5℃～+45℃；濕度 ≤90%RH；

（12）防爆等級：ExdIICT6；

（13）模擬輸出：4～20mA；

（14）樣氣壓力：0.05MPa≤入口壓力≤0.1Mpa。

 傳統煤氣熱值分析采用的是燃燒法，它的基本原理是將煤氣取出經過預處理后送到氣室燃燒，通過溫度的變化來檢測煤氣的熱值。由于工業煤氣一般都比較臟，含有焦油、粉塵、水汽、苯、萘等物質，在實際使用過程中常常會出現取樣管線及燃燒氣室的堵塞，影響設備的正常運行。同時因煤氣溫度、壓力、流量的變化會影響到分析值的準確性。

SINZEN新澤TK-6000在線天然氣煤氣熱值分析系統

二、與燃燒法的技術比較優勢和熱值的計算

 傳統煤氣熱值分析采用的是燃燒法，它的基本原理是將煤氣取出經過預處理后送到氣室燃燒，通過溫度的變化來檢測煤氣的熱值。由于工業煤氣***般都比較臟，含有焦油、粉塵、水汽、苯、萘等物質，在實際使用過程中常常會出現取樣管線及燃燒氣室的堵塞，影響設備的正常運行。同時因煤氣溫度、壓力、流量的變化會影響到分析值的準確性。

 本系統采用分析法分析煤氣熱值，原理是通過分析煤氣中可燃氣體的成份含量換算出煤氣熱值。我公司采用多重過濾技術，有效地解決了取樣探頭及采樣管線易堵塞的問題。分析系統通過紅外、熱導氣體分析儀器可測得煤氣中各組份的體積百分濃度值，系統整個工作過程都通過可編程控制器（PLC）來實現自動控制，各組份體積百分含量對應的4～20mA電流信號接入PLC模擬量輸入輸出模塊，由于各個組份具有不同的濃度，根據組份體積百分含量與對應的單***組份濃度之間存在的關系，通過搭建數學模型，經過數學公式運算即可獲得混合煤氣的分析。組份的計算過程通過可編程控制器（PLC）軟件編程實現。
